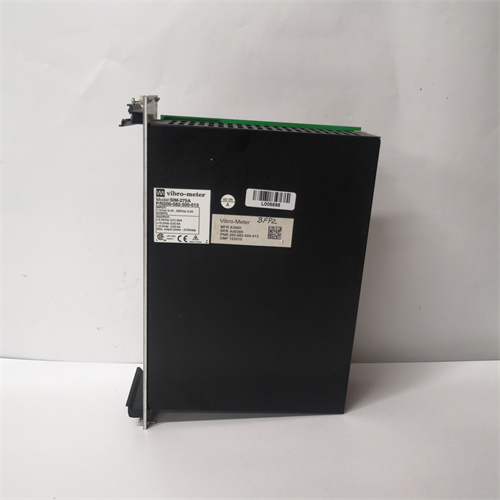

VIBRO-METER SIM-275A 200-582-500-013

Description Технические параметры Количество каналов: 4 (независимых, гальванически развязанных). Типы входных сигналов: вихретоковые (проксимиторы 5 мм, 8 мм, 11 мм), акселерометры (IEPE/ICP, чувствительность 10–100 мВ/g), датчики скорости (электродинамические, 100–500 мВ/мм/с), датчики положения (LVDT, 0–10 В). Выходные сигналы: 4–20 мА (пропорционально пиковому, среднеквадратичному или размаху) и 0–10 В (сырой сигнал). VIBRO-METER SIM-275A 200-582-500-013 имеет частотный диапазон: 0.2 Гц – 15 кГц (±3 дБ). Разрешение АЦП: 24 бита (частота дискретизации 50 кГц на канал). Точность: ±0.2% от диапазона (при 25°C), ±0.5% во всём диапазоне температур. Напряжение питания: 24 В DC (диапазон 18–32 В), потребление не более 10 Вт. Диапазон рабочих температур: -20°C до 70°C. Влажность: 10% до 95% без конденсации. Гальваническая развязка: 1500 В между каналами и шиной. Степень защиты: IP20. Габариты: 240×150×40 мм (модуль для стойки VM600). Масса: 0.6 кг. Для установки SIM-275A 200-582-500-013 требуется стойка VIBRO-METER VM600 RPS (слоты 1–16).   Преимущества и особенности Высокая точность: VIBRO-METER SIM-275A 200-582-500-013 обеспечивает погрешность измерения менее 0.5% от диапазона во всём рабочем температурном диапазоне без дополнительной калибровки. Встроенная диагностика: мониторинг сопротивления изоляции датчиков (обрыв, короткое замыкание), качества сигнала, дрейфа нуля и автоматическое отключение неисправного канала. Модель 200-582-500-013 от Vibro-Meter имеет функцию «гильотинного фильтра» (высокоточное подавление частоты сети 50/60 Гц) для измерения вибрации вблизи мощных электродвигателей. Горячая замена: замена SIM-275A без отключения питания стойки и без остановки системы мониторинга VM600. Полная совместимость с системой мониторинга VM600 (версии прошивки 3.0 и выше) и ПО Vibro-Meter VM600 MPS (Monitoring and Protection Software). Встроенный журнал событий: запись последних 5000 аварийных событий (обрыв датчика, перегрузка, выход за пределы) с временной меткой (миллисекундная точность). Поддержка до 4 независимых сигналов тревоги (Alert/Danger) на канал с программируемой задержкой. VIBRO-METER SIM-275A имеет сертификацию для нефтегазовой отрасли (API 670, ISO 10816) и для морского применения (DNV-GL, ABS). Встроенный тестовый генератор позволяет проверять тракт измерения без отключения датчиков (подача калибровочного сигнала 1 кГц).   Примеры применения в отраслях Нефтегазовая отрасль: мониторинг вибрации центробежных компрессоров и газовых турбин на газоперекачивающих агрегатах (ГПА). Энергетика: контроль турбин высокого, среднего и низкого давления на тепловых электростанциях (ТЭС, ГРЭС) и гидротурбин на ГЭС. Нефтехимия: измерение вибрации насосов, вентиляторов и реакторов на установках каталитического крекинга. Металлургия: мониторинг подшипников прокатных станов, дымососов и воздуходувок. Горнодобывающая промышленность: контроль вибрации дробилок, мельниц и конвейерных приводов. В каждом из этих случаев VIBRO-METER SIM-275A 200-582-500-013 демонстрирует стабильную работу при высоком уровне электромагнитных помех от мощных электродвигателей и преобразователей частоты. Модуль SIM-275A также успешно применяется на атомных электростанциях для мониторинга вибрации главных циркуляционных насосов.   Сравнение с конкурентами Главное преимущество VIBRO-METER SIM-275A 200-582-500-013 перед Bently Nevada 3500/42M — поддержка всех типов датчиков (вихретоковые, акселерометры, LVDT) в одном модуле (у Bently Nevada — раздельные модули). По сравнению с Emerson CSI 6500 ATG, VIBRO-METER SIM-275A имеет более широкий частотный диапазон (15 кГц против 10 кГц у Emerson) и встроенный гильотинный фильтр 50/60 Гц. В отличие от Siemens SIMATIC PCS 7 (SM 327), модель 200-582-500-013 от Vibro-Meter поддерживает API 670 и имеет сертификацию для опасных зон (ATEX). По стоимости VIBRO-METER SIM-275A 200-582-500-013 находится в высоком сегменте: дороже Bently Nevada на 20-30%, дороже Emerson на 10-15%. Однако уступает по количеству каналов (4 против 6 у Bently Nevada 3500/42M), но выигрывает в универсальности (один модуль заменяет три разных модуля Bently Nevada). В отличие от Meggitt VM600 ICP, SIM-275A имеет встроенный тестовый генератор.   Рекомендации по выбору Проверьте версию прошивки системы VM600: VIBRO-METER SIM-275A 200-582-500-013 требует версию не ниже 3.0 для работы с датчиками IEPE. Убедитесь, что тип датчика соответствует настройкам канала (конфигурация через VM600 MPS). Для критичных машин (категория API 670) используйте резервирование 1:1: установите два модуля SIM-275A в соседние слоты с автоматическим переключением. Рассчитайте длину кабеля от модуля до датчика: для вихретоковых датчиков не более 300 м (с компенсацией ёмкости), для акселерометров IEPE — не более 100 м. При измерении осевого положения (thrust) используйте два датчика в дифференциальной схеме — для этого требуется специальная конфигурация через ПО. Для работы во взрывоопасных зонах (Zone 2) используйте искробезопасные барьеры (например, MTL7706) между датчиками и модулем. Перед установкой выполните автоматическую калибровку модуля через VM600 MPS (команда Auto-Zero). Храните VIBRO-METER SIM-275A 200-582-500-013 при температуре от -40°C до 85°C в антистатическом пакете с влагопоглотителем.   Меры предосторожности Электростатический разряд (ESD): обязательно используйте заземлённый браслет при монтаже VIBRO-METER SIM-275A 200-582-500-013 — входы датчиков чувствительны до 500 В. Не подключайте датчики при включённом питании модуля — искрение может повредить входной усилитель. Не подавайте напряжение более 30 В на входные клеммы — это разрушит входной каскад (рассчитан на сигналы ±24 В). Не используйте SIM-275A без заземления стойки (клемма PE) — уровень шумов может превысить допустимые 10 мВ, что вызовет ложные срабатывания. При замене модуля в работающей стойке сначала отключите питание каналов через VM600 MPS (команда Inhibit) — иначе возможно ложное срабатывание реле. После замены модуля обязательно выполните «Channel Check» через интерфейс (подача тестового сигнала 1 кГц от встроенного генератора). При возникновении ошибки «Probe Fail» (светодиод красный) проверьте сопротивление изоляции кабеля — оно должно быть > 50 МОм. Не допускайте попадания масла или воды на разъёмы датчиков на стороне модуля — коррозия контактов ухудшает сигнал. Не устанавливайте 200-582-500-013 в стойку с плохим охлаждением (температура выше 70°C) — это сокращает срок службы электролитических конденсаторов. Не разбирайте модуль — внутри нет обслуживаемых компонентов, а нарушение заводской калибровки делает его непригодным для точных измерений. EI811F 3BDH000020RI PLC 3BDH000020R1 ABB EI811E EI812F 3BDH000021R1 PLC 3BDH000021R1 PLC ABB EI812F PLC
