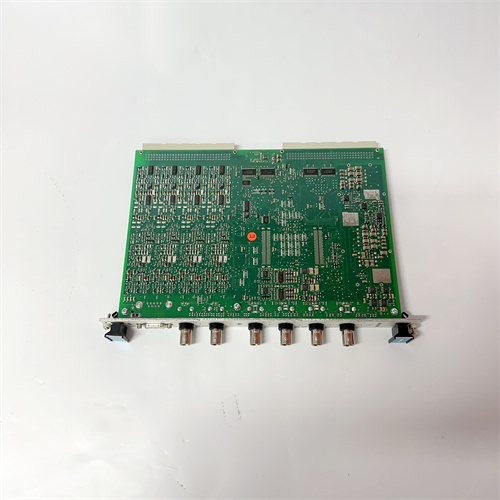

VIBRO-METER MPC4 200-510-078-115

Description Технические параметры Тип модуля: универсальная плата мониторинга и защиты (MPC4). Модель: VIBRO-METER MPC4 200-510-078-115. Количество измерительных каналов: 4 аналоговых входа (каждый канал может быть сконфигурирован для ICP, вихретокового, энкодерного или токового/напряженческого сигнала для MPC4). Типы датчиков: пьезоэлектрические (ICP, 4…20 мА), вихретоковые (Eddy current, 5…24V DC, частота 0…10 кГц), энкодеры (TTL/RS-422), тахометры (магнитные, 0,5…50V AC). Диапазон измерения вибрации: 0…500 мкм (пик-пик) для вихретоковых, 0…50 мм/с (RMS) для ICP-датчиков. Диапазон измерения скорости вращения: 0…60000 об/мин (1…1000 Гц) для VIBRO-METER MPC4 200-510-078-115. Точность измерения: ±1% от полной шкалы (для вибрации), ±0,1% от показаний (для скорости). Фильтрация: программируемые полосовые фильтры (1…10000 Гц), фильтры гармоник (1X, 2X, 3X). Аварийные уставки: 2 уровня на канал (Alert и Danger), программируемые с гистерезисом для MPC4. Релейные выходы: 8 реле (250V AC / 30V DC, 5A) для сигнализации и остановки оборудования. Аналоговые выходы: 4 выхода 4…20 мА (для передачи трендов в SCADA). Интерфейсы связи: Ethernet (Modbus TCP, PROFINET), RS-485 (Modbus RTU), PROFIBUS DP (опционально). Напряжение питания: 24V DC (допустимый диапазон 18…36V DC) для VIBRO-METER MPC4 200-510-078-115. Потребляемая мощность: ≤ 20 Вт. Рабочая температура: от –20°C до 65°C (для промышленного исполнения). Монтаж: в стойку VM600 (6U, 160 мм, занимает 1 слот). Степень защиты: IP20 (при установке в шкаф). Индикация: светодиоды питания (PWR), состояния каналов (OK, Alert, Danger), связи (COM). Встроенная память: 512 МБ для хранения аварийных осциллограмм (до 1000 событий для MPC4). Журнал событий: до 5000 записей с временной меткой. Сертификаты: CE, ATEX (для опасных зон Class I, Div 2), SIL2 (IEC 61508). Преимущества и особенности Универсальность — один модуль VIBRO-METER MPC4 200-510-078-115 может обрабатывать сигналы от 4 датчиков любого типа (вибрация, положение, скорость, фаза), что снижает количество типов модулей в стойке. Встроенная защита оборудования — модуль VIBRO-METER MPC4 200-510-078-115 имеет 2 уровня аварийных уставок (Alert и Danger) с временными задержками (0…10 с) для предотвращения ложных остановов. Высокая точность измерения скорости вращения — ±0,1% для MPC4, что критично для синхронизации генераторов с сетью. Поддержка всех типов датчиков Vibro-Meter (серии VP, VB, VM, VE) и сторонних (Bently Nevada, SKF, Wilcoxon). Программируемые фильтры — VIBRO-METER MPC4 200-510-078-115 позволяет выделять 1X, 2X, 3X гармоники для диагностики дисбаланса, расцентровки, ослабления креплений. Запись аварийных осциллограмм — модуль VIBRO-METER MPC4 200-510-078-115 сохраняет форму сигнала за 5 секунд до и после аварии для анализа причин. Гибкие интерфейсы связи — Modbus TCP, PROFIBUS DP, Ethernet/IP для интеграции в любую SCADA (Siemens WinCC, ABB 800xA, GE iFIX). Поддержка горячей замены — MPC4 может быть заменён без отключения питания стойки (при наличии резервного модуля). Расширенная диагностика — модуль VIBRO-METER MPC4 200-510-078-115 непрерывно проверяет исправность датчиков (обрыв, короткое замыкание) и сообщает об ошибке. Журнал событий — до 5000 записей с временной меткой для анализа истории работы оборудования. Сертификация SIL2 — VIBRO-METER MPC4 200-510-078-115 может использоваться в системах безопасности (например, для защиты турбин от разрушения). Применение в отраслях Энергетика: мониторинг вибрации и положения вала газовых и паровых турбин (GE, Siemens, Alstom), гидрогенераторов. Нефтегазовая отрасль: контроль состояния центробежных и осевых компрессоров на компрессорных станциях (например, для перекачки газа). Нефтепереработка: мониторинг насосов, вентиляторов и реакторов. Авиастроение: испытательные стенды для газотурбинных двигателей (контроль вибрации на различных режимах). Тяжёлая промышленность: мониторинг дробилок, мельниц, конвейеров на горно-обогатительных комбинатах. В каждом из этих случаев VIBRO-METER MPC4 200-510-078-115 обеспечивает раннее обнаружение дефектов и предотвращает аварийные остановы. Сравнение с конкурентными аналогами По сравнению с более ранними моделями Vibro-Meter (например, MPC4 200-510-078-110) версия 200-510-078-115 имеет увеличенную память для осциллограмм (512 МБ против 128 МБ) и поддержку PROFINET. По сравнению с Bently Nevada 3500/42M (модуль мониторинга вибрации) — VIBRO-METER MPC4 200-510-078-115 поддерживает больше типов датчиков (включая ICP и энкодеры) и имеет встроенную запись осциллограмм (у Bently — опционально). Bently лидирует в нефтегазовой отрасли, но Vibro-Meter сильнее в энергетике. По сравнению с Siemens SIMATIC S7-1500 (с модулем вибрации 6ES7274-1XF30-0XA0) — MPC4 специализирован для вибрационной диагностики (встроенные фильтры гармоник, 2 уровня аварий) и имеет более высокую надёжность для критических машин. Основной конкурент — SKF (серия CMAS 1000): у VIBRO-METER MPC4 200-510-078-115 выше точность измерения скорости (±0,1% против ±0,5%) и поддержка горячей замены. По сравнению с Emerson CSI 6500 — VIBRO-METER MPC4 200-510-078-115 компактнее (1 слот против 2) и дешевле, но CSI 6500 имеет более мощные алгоритмы анализа спектра (до 3200 линий). Рекомендации по выбору Убедитесь, что ваша стойка VM600 совместима с VIBRO-METER MPC4 200-510-078-115 — модуль работает со стойками версии 6U и выше. Определите тип датчиков: для измерения вибрации на подшипниках качения используйте ICP-датчики (выход 4…20 мА); для измерения относительной вибрации вала (изгиб) — вихретоковые датчики (Eddy current). MPC4 поддерживает оба типа. Рассчитайте количество каналов: один модуль VIBRO-METER MPC4 200-510-078-115 имеет 4 аналоговых входа. Для стандартного компрессора (2 подшипника x 2 направления) потребуется 1 модуль. Для турбины с 4 подшипниками (8 каналов) — 2 модуля. Выберите необходимые протоколы связи: для SCADA на базе Siemens используйте PROFIBUS DP; для ABB 800xA — Modbus TCP; для GE iFIX — Ethernet/IP. Проверьте наличие сертификата SIL2: если VIBRO-METER MPC4 200-510-078-115 используется в системе защиты (автоматический останов турбины), обязательно заказывайте версию с SIL2 (опция «-SIL2»). Для опасных зон (например, на компрессорной станции с взрывоопасными газами) выбирайте версию MPC4 с ATEX (опция «-EX»). Всегда приобретайте модуль VIBRO-METER MPC4 200-510-078-115 у официальных дистрибьюторов Meggitt (например, ООО «Меггит» в России) для гарантии подлинности и калибровки. Важные предостережения Категорически запрещается подавать напряжение выше 36V DC на питание VIBRO-METER MPC4 200-510-078-115 — это необратимо повредит модуль. Не подключайте ICP-датчики с питанием 24V DC без конденсатора развязки — постоянное напряжение может повредить входной усилитель MPC4. Не превышайте максимальный ток вихретокового датчика 50 мА — это вызовет перегрев и отказ датчика. Обязательно заземляйте стойку VM600 через винт заземления — отсутствие заземления вызывает наводки 50 Гц и рост шума до 10% от шкалы. Не устанавливайте VIBRO-METER MPC4 200-510-078-115 рядом с силовыми контакторами или частотными преобразователями (расстояние менее 30 см) — электромагнитные помехи могут вызывать ложные срабатывания аварийных уставок. При первом запуске выполните калибровку нуля для каждого канала через ПО VM600 MPS (Meggitt Protection Suite) — иначе MPC4 может показывать постоянное смещение (off-sett) до 10% от шкалы. Не используйте датчики с длиной кабеля более 300 м без буферного усилителя — сигнал затухает, и VIBRO-METER MPC4 200-510-078-115 теряет точность. Горячая замена возможна только при наличии второго модуля MPC4 в стойке — замена единственного модуля требует отключения питания стойки. Не пытайтесь программировать MPC4 через Modbus при работающей защите (аварийные выходы активны) — случайное изменение уставок может вызвать ложный останов турбины. При использовании VIBRO-METER MPC4 200-510-078-115 в системе защиты обязательно настраивайте временные задержки (Time Delay) для аварийных уставок (рекомендуется 0,5…2 с) — иначе кратковременные выбросы вибрации (например, при пуске) будут останавливать оборудование. Если после включения MPC4 показывает ошибку «Sensor Fault» — проверьте кабель датчика на обрыв (мультиметром) и наличие питания (для ICP-датчиков). Не пытайтесь ремонтировать модуль самостоятельно — VIBRO-METER MPC4 200-510-078-115 требует калибровки на вибростенде после любого ремонта. При хранении более 1 года перед установкой выдержите модуль при комнатной температуре не менее 24 часов для предотвращения конденсации внутри корпуса. Не используйте MPC4 на оборудовании с температурой окружающей среды выше 65°C (например, вблизи горячих газоходов) без дополнительного охлаждения (вентилятор). T989-3030-18 ABB PLC 5STP38N4200 ABB I/O ABB 5STP27H2800 PLC 5STP1842H0001 ABB PLC ABB 5STP3322L0001 PLC
